Dab tsi yog qhov sib txawv ntawm cov hlau sib txuas?

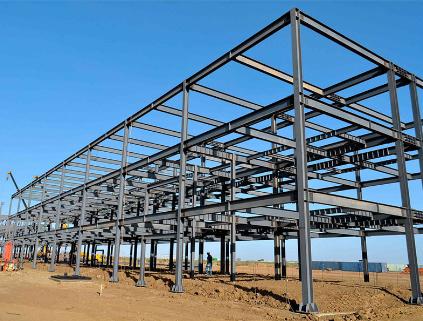

Kev sib txuas yog cov qauv siv rau kev koom nrog cov tswv cuab sib txawv ntawm cov qauv steel qauv. Steel Structure yog ib qho kev sib dhos ntawm cov tswv cuab sib txawv xws li "Beams, Kab" uas txuas nrog rau ib leeg, feem ntau ntawm cov tswv cuab xaus fasteners kom nws pom ib qho kev sib xyaw ua ke.

Cheebtsam ntawm kev sib txuas

Bolts
Weld
Txuas daim phiaj
Txuas lub kaum sab xis

Kev sib txuas hauv cov qauv steel

· Riveted Connections

Koj puas tau pom cov choj, tsheb ciav hlau, boilers, aeroplanes, lossis cov qauv loj uas tuav ua ke nrog cov qauv zoo li khawm? Zoo, lub pob ntawd hu ua Rivet. Riveted pob qij txha yog ib yam ntawm cov neeg kho tshuab fastener uas yog siv los koom ob los yog ntau tshaj ntawm cov khoom ua ke. Lawv muaj ib tug series ntawm rivets, uas yog muab tso rau hauv lub qhov nyob rau hauv cov khoom thiab ces deformed los yog "teeb" nyob rau hauv qhov chaw los tsim ib tug ruaj ntseg sib koom tes.

Lub rivet yog ib lub voj voog uas siv los txuas ob daim ntawv hlau cov qauv vim cov pob qij txha tsim los ntawm cov hlau me me los yog tooj liab rods muaj zog dua cov pob qij txha welded thiab muab kev sib dhos sai dua.

Fig 1: Cov qauv ntawm Rivet

Hauv cov ntsiab lus yooj yim, kev sib koom ua ke riveted yog ib hom kev txuas mus tas li uas siv los koom nrog cov hlau los yog cov hlau dov ua ke. Cov pob qij txha no tau siv dav hauv cov qauv hlau lossis cov qauv ua haujlwm xws li txuas hniav, ru tsev trusses, thiab hauv cov hlab ntsha siab xws li cov tso tsheb hlau luam & boilers.

· Bolted kev sib txuas

Lub bolted sib koom ua ke yog cov feem ntau threaded pob qij txha. Lawv yog cov tseem ceeb ntawm kev thauj mus los hauv cov khoom siv tshuab. Cov ntsiab lus tseem ceeb ntawm kev sib koom ua ke bolted yog threaded fastener thiab cov txiv ntoo uas tiv thaiv kom tsis txhob xoob ntawm lub bolt.

Bolted pob qij txha tau siv dav hauv kev tsim kho thiab tshuab tsim ua ib qho kev sib koom ua ke. Hom kev sib koom ua ke no muaj xws li txiv neej threaded fastener, xws li lub bolt, thiab ib qho kev sib txuam poj niam ntsia hlau xov uas ruaj lwm qhov chaw. Cov pob qij txha thiab cov pob qij txha yog ob hom kev sib koom ua ke bolted. Thaum lwm txoj kev koom nrog, suav nrog vuam, riveting, adhesives, xovxwm fits, pins, thiab cov yuam sij, kuj tseem muaj, cov pob qij txha tau nquag siv los txuas cov ntaub ntawv thiab tsim cov khoom siv tshuab. Qhov tseem ceeb, lub bolted sib koom ua ke yog ib qho kev sib txuas ntawm lub fastener thiab ib lub txiv ntoo, nrog rau lub ntsia liaj qhov rooj ntev thiab cov txiv ntoo ua ib qho piv txwv.

Bolted Joints yog txhais tau tias yog sib cais cov pob qij txha uas yog siv los tuav lub tshuab ua ke los ntawm txoj kev threaded fastening, i.e. bolt thiab txiv ntseej. Txij li cov pob qij txha no muaj ntau yam tsis tas li, cov tswv cuab tuaj yeem muab tshem tawm rau kev saib xyuas, tshuaj xyuas, thiab hloov pauv yam tsis muaj kev pheej hmoo rau kev puas tsuaj rau tus kheej.

Bolted Joints yog qhov zoo tshaj rau cov pob qij txha mus tas li xws li welds thiab rivets, uas ua rau muaj kev puas tsuaj rau cov khoom thaum cov khoom tawg. Cov ntawv thov suav nrog kev koom ua ke ntawm ob qhov chaw uas yuav tsum tau disassembled ib ntus.

Cov pob qij txha bolted feem ntau yog ua los ntawm ob ntu. Nws yog ib qho kev sib txuas ntawm lub fastener thiab ib lub txiv ntoo. Nws muaj ib tug ntsia liaj qhov rooj ntev nrog ib tug txiv ntseej rau nws. Lub ntsia liaj qhov rooj yog muab tso rau hauv lub pre-drilled qhov nyob rau hauv lub Cheebtsam, thiab cov txiv ntseej yog ces nruj nreem mus rau lub bolt lub mating xov. Kev sib txuas bolted yog lub ntsiab lus sib sau ua ke rau lub bolt thiab txiv ntoo.

Cov xov yog tsim los ntawm kev tsim cov helical zawj nyob rau sab nraud ntawm lub voj voog lossis lub qhov. Muaj ntau yam kev khiav hauj lwm ib puag ncig thiab siv rau cov pob qij txha bolted. Muaj cov txheej txheem qhov ntev rau txhua hom sib txawv. Qhov no ua kom ntseeg tau tias cov pob qij txha bolted sib hloov tau rau ntau hom.

Daim duab 1: Bolted Joint Diagram

· Welded kev twb kev txuas

Hom welded txuas

Lub hom phiaj ntawm welded pob qij txha tuaj yeem raug cais raws li hom welds, txoj hauj lwm ntawm welds thiab hom kev sib koom ua ke.

1. Raws li hom weld

Raws li hom weld, welds tuaj yeem muab faib ua fillet weld, groove weld (los yog taub qab vuam), ntsaws vuam, qhov vuam, qhov vuam thiab lwm yam. Ntau hom welds tau qhia hauv daim duab 15.

1.1. Groove welds (lub taub qab welds)

Groove welds (lub taub qab welds) thiab fillet welds yog muab thaum cov tswv cuab yuav tsum tau sib koom ua ke. Groove welds yog costlier vim nws xav tau kev npaj ntug. Groove welds tuaj yeem ua haujlwm nyab xeeb hauv cov tswvcuab hnyav. Square taub qab welds yog muab rau ib phaj thickness ntawm 8 hli nkaus xwb. Ntau hom pob tw welds tau qhia hauv daim duab 16.

1.2. Cov welds

Fillet welds yog muab thaum ob tug tswv cuab yuav tsum tau sib koom ua ke nyob rau hauv sib txawv dav hlau. Txij li thaum qhov teeb meem no tshwm sim ntau zaus, fillet welds yog ntau dua li pob tw welds. Fillet welds yog yooj yim dua los ua raws li nws yuav tsum tau tsawg dua kev npaj. Txawm li cas los xij, lawv tsis muaj zog npaum li qhov zawj welds thiab ua rau muaj kev ntxhov siab. Fillet welds nyiam nyob rau hauv cov tswvcuab me me uas qhov nruj es tsis muaj zog tswj qhov tsim. Muaj ntau hom fillet welds muaj nyob rau hauv daim duab 17.

1.3. Qhov thiab ntsaws welds

Qhov thiab ntsaws welds yog siv los ntxiv fillet welds qhov twg yuav tsum tau ntev ntawm fillet weld tsis tuaj yeem ua tiav.

2. Raws li txoj hauj lwm ntawm weld

Raws li txoj hauj lwm ntawm weld, welds tuaj yeem muab faib ua cov vuam vuam, kab rov tav weld, ntsug weld, nyiaj siv ua haujlwm zoo thiab lwm yam.

Raws li hom pob qij txha

Raws li hom pob qij txha, welds tuaj yeem faib rau hauv pob tw welded pob qij txha, ceg tawv welded pob qij txha, tee welded pob qij txha thiab kaum welded pob qij txha.
