Kev piav qhia ntxaws txog kev siv loj-span truss

Vim nws lub teeb yuag, siab zog, siab tawv thiab zoo seismic kev ua tau zoo, loj span truss yog dav siv nyob rau hauv tshav dav hlau davhlau ya nyob twg lub tsev, gymnasium, exhibition hall thiab ntau lwm yam tsev. Piv txwv li, lub tshav dav hlau davhlau ya nyob twg lub tsev txais yuav loj span truss qauv los muab qhov chaw dav sab hauv kom tau raws li cov kev xav tau ntawm cov neeg taug kev 'kev txav mus los thiab tos lub davhlau. Cov chaw ua si loj, cov pas dej da dej, cov dej khov nab kuab, thiab lwm yam, feem ntau siv cov qauv truss loj los txhawb cov cheeb tsam ru tsev loj thiab muab cov chaw saib tsis muaj kab. Cov hom tsev no suav nrog ntau thaj chaw los ntawm cov chaw pej xeem loj mus rau cov tsev tshwj xeeb, uas qhia txog qhov tseem ceeb ntawm cov qauv truss ntev nyob rau hauv niaj hnub architecture.

Vim muaj kev txwv ntawm qhov chaw nyob, thaj chaw muaj rau kev sib dhos thiab nqa khoom yog qhov compact heev hauv qee qhov haujlwm. Txhawm rau txhim kho kev ua haujlwm zoo thiab txuag cov nqi, nws yog ib qho tsim nyog los tsim cov txheej txheem tsim kho kom tsim nyog uas tuaj yeem ua tau raws li qhov xav tau ntawm nws tus kheej kev tsim kho yam tsis muaj kev cuam tshuam rau kev ua haujlwm ntawm lwm cov txheej txheem.

1 、 Cov kev xaiv programmatic

Qhov siab thiab qhov dav ntawm cov qauv ua tiav ntawm qhov chaw ntawm qhov project loj-span feem ntau yog loj, thiab qhov chaw steel joist installation feem ntau yog nyob rau hauv nruab nrab ntawm lub ru tsev, yog li tawm-ntawm-span lifting tsis tau. Nyob rau tib lub sijhawm, kev tsim kho kev tsim kho kuj yuav tsum xav txog cov av thiab cov khoom nqa nqa. Tsis tas li ntawd, vim muaj lub hauv paus hauv qab, txoj kev ntsuas kev txhim kho yuav tsum tau ua yog tias lub crane loj raug xaiv rau kev nqa tag nrho. Yog li ntawd, kev xaiv txoj haujlwm kuj yuav tsum tau xav txog kev txhim kho kev txhim kho thiab kev sib piv kev lag luam.

Raws li qhov tseeb ntawm qhov chaw tsim kho, feem ntau yog txiav txim siab tias lub ntsiab thiab theem nrab trusses tuaj yeem sib sau ua ke tag nrho rau hauv av, lub ntsiab trusses tuaj yeem nqa tau nyob rau hauv tag nrho cov joist lossis hauv seem hauv lub cev qhuav dej, thiab theem nrab. trusses tuaj yeem nqa tag nrho. Crane tuaj yeem siv rau ob qho tib si sib dhos thiab hoisting. Raws li kev ua haujlwm ntawm crane, ib feem ntawm lub ntsiab joist tau muab faib ua 2 lossis 3 ntu raws li qhov xav tau tiag tiag. Segmentation point tsis tuaj yeem xaiv sab nraud ntawm cov qauv pob zeb, txwv tsis pub yuav tsum muaj kev ntsuas kev nyab xeeb ntau ntxiv los lav kev tsim cov pob qij txha, yog li cov ntsiab lus segmentation raug xaiv hauv cov qauv pob zeb, thiab hauv pem teb tuaj yeem siv los tsim lub lag luam platform. Lub bracing thav duab yog muab tso rau hauv qis chord node nyob ze ntawm lub segmentation point ntawm lub ntsiab truss, thiab lub bracing thav duab yog muab tso rau sab saum toj ntawm lub pob zeb beam los yog kem ntawm lub ru tsev.

2 、 Truss siv cov ntsiab lus

2.1 Kev sib koom ua ke

Txhawm rau kom tsis txhob muaj qhov yuam kev, lub ntsiab thiab theem nrab trusses tau sib sau ua ke los ntawm cov txheej txheem ntawm tag nrho cov khoom sib dhos, thiab lub rooj zaum hlau yog ua los ntawm 16-gauge channel steel ua lub rooj sib dhos. Txhawm rau kom ntseeg tau tias qhov ncaj ncaj ntawm lub truss, cov chords yuav tsum tau theej nruj me ntsis los ntawm qib ntsuas, thiab tib lub sijhawm, cov hlau zoo hlau raug nruj rau sab nraud ntawm sab sauv thiab sab chords rau cov chords kom ncaj.

Qhov chaw ntug kab ntawm lub vev xaib raug ntsuas thiab muab tso rau ntawm qhov chaw sab hauv ntawm cov stringers, thiab lub vev xaib raug teeb tsa raws li txoj haujlwm ntawm ntug kab. Tam sim ntawd tom qab kev hloov kho ntawm chord rods, qee lub web rods tau nruab rau ntawm qhov kawg, nruab nrab thiab qhov sib koom ua ke, kom cov duab truss tuaj yeem kho kom tsis txhob deformation thaum lwm lub web rods raug teeb tsa.

2.2 assembling txoj hauj lwm thiab txhawb lub tsheb txoj hauj lwm xaiv

Txhawm rau txhim kho kev tsim kho kom zoo dua qub thiab zam qhov teeb meem ntawm kev thauj mus los thib ob thiab thaiv txoj kev mus los ntawm crane, cov trusses tau sib sau ua ke ze ntawm qhov projection txoj hauj lwm ntawm lub installation, thiab lub rooj sib dhos yog teem rau ntawm ob sab ntawm cov channel thaum uas tig mus. kev taw qhia ntawm channel.

Tsis tas li ntawd, tus naj npawb ntawm cov crane hloov yuav tsum tau txo qis thaum hoisting, yog li nws yog ib qho tsim nyog los txiav txim siab qhov kev txhawb nqa crane ua ntej. Lub hauv paus ntsiab lus yog tias lub crane tuaj yeem nqa ob lub ntsiab trusses nyob rau tib lub sijhawm nyob rau tib txoj haujlwm. Thaum lub trusses raug tshem tawm los ntawm txoj hauj lwm sib dhos, lub vojvoog slewing ntawm txoj hauj lwm nuv yuav tsum loj dua lub vojvoog slewing ntawm tus nuv thaum nws muab tso rau hauv txoj hauj lwm kom deb li deb li sai tau, yog li ntawd lub crane qhov kev txiav txim nyob rau hauv tus txheej txheem ntawm lifting. nqa tus nuv, tig caj npab, thiab nqa caj npab, thiab lub vojvoog slewing tau me dua thiab me dua, thiab kev nyab xeeb coefficient tau loj dua thiab loj dua, yog li kev nyab xeeb ntawm lub dav hlau nqa tau lav rau qhov loj tshaj.

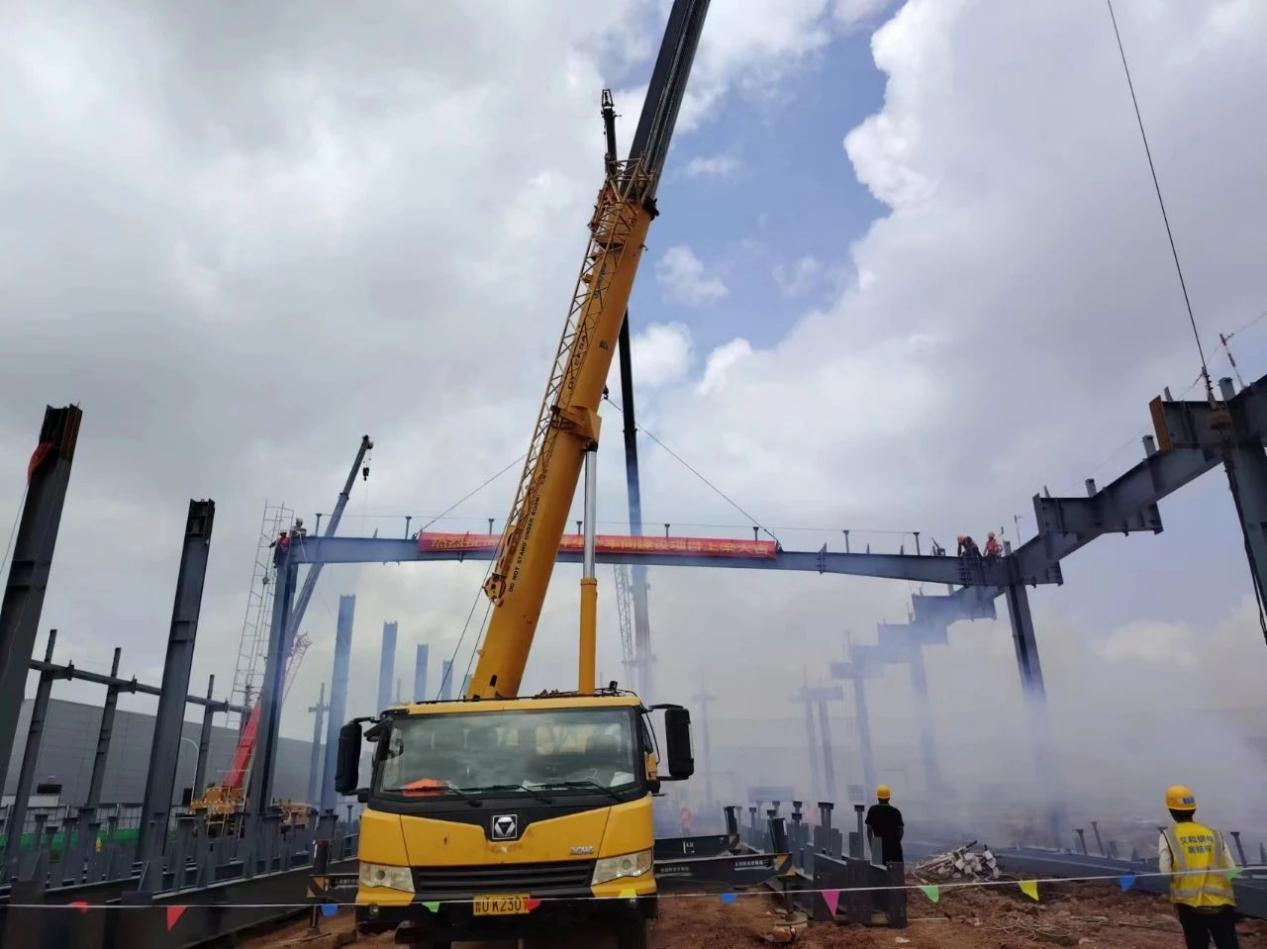

2.3 Main truss lifting

(1) Kev tsim ua ntu zus

Vim muaj kev txwv ntawm qhov chaw, lub truss installation siv txoj kev tsim kho los ntawm ib sab mus rau sab nraud. Txoj kev tsim kho yuav tsum ua kom tau raws li qhov yuav tsum tau ua ntawm kev tsim kho lub koom haum tsim thiab raug tswj xyuas kom ua raws li kev tsim kho.

(2) Kev txhawb nqa nqa

Lub dav hlau txoj hauj lwm thiab qhov siab ntawm kev txhawb nqa yuav tsum tau kho kom raug ua ntej truss lifting, thiab welded khov kho raws li qhov yuav tsum tau ua ntawm kos duab tom qab hloov kho. Ntsuas thiab tso lub truss positioning axis rau ntawm qhov chaw ntawm kev txhawb nqa.

Thaum lifting tag nrho joist, ob-point lifting yog saws. Txhawm rau kom tsis txhob muaj kev tsis sib haum xeeb ntawm ib leeg joist, cables raug teeb tsa ntawm 1/3 txoj hauj lwm los ntawm qhov kawg ntawm joist ntawm ob sab ntawm lub joist thaum nqa, thiab lub joist yog tsau nrog cables tom qab nws muab tso rau hauv txoj hauj lwm.

Thaum lub truss yog lifted nyob rau hauv ob seem, ob-taw tes lifting kuj tau txais, qhov luv luv yog lifted ua ntej, lub overhanging kawg yog muab tso rau sab saum toj ntawm lub txhawb nqa ncej thiab qhov siab yog kho nrog ib theem 'meter', tom qab ntawd, Cov ntu ntev yog nqa tawm, thiab cov pob qij txha sab sauv thiab sab qis yuav tsum tau welded kom ruaj khov ua ntej tus nuv raug tshem tawm los ntawm crane, thiab tom qab ntawd cov webs ntawm lub pob tw yog welded.

Thaum nqa nrog ob lub tshuab, qhov kawg ob ntu yuav tsum tau nqa ua ntej. Qhov ntev ntawm qhov nruab nrab ntawm lub truss yog ntev tshaj qhov kev ncua deb ntawm cov pob zeb. Txhawm rau kom ntseeg tau tias lub truss yuav tsis cuam tshuam nrog lub pob zeb ua qauv thaum lub sij hawm nqa, txoj hauj lwm kab rov tav ntawm lub truss yuav tsum tau inclined ua ntej lifting formal lifting. Nyob rau hauv lub lifting project, yog hais tias qhov kev txiav txim ntawm ob lub cranes yog lifting caj npab thiab tig caj npab, thiab lub vojvoog ntawm kev sib hloov tau txais me me thiab me, qhov kev nyab xeeb coefficient tau loj dua thiab loj dua. Tsis tas li ntawd, txij li qhov siab ntawm ob qhov kawg ntawm lub truss yog txawv, sim ua kom lub load ntawm ob lub cranes zoo ib yam. Kev nqa yuav tsum yog los ntawm kev taw qhia tom qab kawg, thiab txhua lub crane txais ib qho taw tes nqa. Txuas cov pob qij txha ntawm ob qho kawg kom ruaj khov tam sim ntawd tom qab zaum, thiab txuas lub vev xaib ntawm lub pob tw tom qab.

2.4 sub-truss lifting

Ua ntej hoisting lub ntsiab joist, tswj cov npoo ntawm sab sauv thiab sab chords ntawm lub thib ob joist tau ntsuas thiab muab tso rau ntawm qhov sib thooj ntawm txoj hauj lwm ntawm lub joist thib ob, thiab lub txaj txaj tau dai kom yooj yim rau kev ua haujlwm ntawm cov neeg ua haujlwm. Tom qab ua tiav ntawm lub hoisting ntawm ob lub ntsiab trusses uas nyob ib sab, cov trusses theem nrab ntawm lawv tau hoisted tam sim ntawd, yog li ntawd lub ntsiab thiab theem nrab trusses tsim ib tug ruaj khov chav tsev kom muaj kev ruaj ntseg ntawm cov qauv. Tom qab kev soj ntsuam, lub crane boom tsuas yog nyob nruab nrab ntawm ob lub ntsiab trusses thaum nqa cov trusses theem nrab, txwv tsis pub nws yuav ua rau muaj kev sib tsoo ntawm lub boom thiab lub ntsiab trusses vim qhov ntev boom tsis txaus.

(On-site optimization ntawm truss segmentation thiab cov ncauj lus kom ntxaws tsom xam ntawm crane chaw nres tsheb qhov chaw los ntawm tsim nyog qhov chaw ntawm lub rooj sib txoos ntawm cov khoom, maximizing cov kev ua tau zoo ntawm crane kom txo tau tus naj npawb ntawm nqa thiab nyob rau tib lub sij hawm txo cov sij hawm ntawm crane hloov, muaj Ua tiav cov txiaj ntsig zoo dhau los, lwm yam teeb meem dab tsi yuav tsum tau them nyiaj rau hauv kev tsim kho ntawm qhov loj-span truss?)

3, Truss Vuam Kev Tsim Kho

(1) Kev npaj

Ua ntej welding, lub interface yuav tsum tau ntxuav nyob rau hauv qhov ntau ntawm 10-15 hli kom tshem tawm xeb thiab nto stains ntawm cov hlau. Ua ntej txoj kev vuam, qhov pib thiab kaw arc ntawm txoj hauj lwm vuam yuav tsum tau muab tso rau hauv ib txoj kab nqes maj mam kom paub tseeb tias tsis muaj qhov tsis xws luag xws li unfused thiab shrinkage qhov. Qhov kawg ntawm steel joist yuav tsum tau tshwj tseg rau vuam shrinkage, thiab yuav tsum tau kho ua ntej welding vim muaj peev xwm ua yuam kev hauv kev ua thiab ntau lawm thiab deformation hauv kev thauj mus los.

(2) Kev tswj kom zoo

• (1) Preheat lub steel joist thiab tshem tawm noo noo ua ntej vuam;
• (2) Tswj cov vuam ceev, thiab cov cua kub tawm tuaj yeem nce qhov tsim nyog;
• (3) Tswj cov fusion piv, txo qhov feem pua ​​​​ntawm cov khoom tsis zoo hauv cov khoom siv hauv paus thiab cov hlau molten hauv cov hlau vuam;
• (4) Lub hauv paus weld hlau yuav tsum sim xaiv cov ntsiab lus tsis tshua muaj leej faj thiab phosphorus, siab manganese cov ntsiab lus ntawm cov khoom siv vuam txhawm rau txhawm rau ua kom tawv thiab txhim kho kev ua haujlwm thermal tawg.

(3) Kev ceev faj

Thawj txheej ntawm vuam ceev faj ua ntej welding kom tshem tawm thawj txheej ntawm lub tsa ceg, xyuas seb lub bevel ntug tsis fused thiab kev nyuaj siab, yog tias muaj, nws yuav tsum tau muab tshem tawm. Tsis txhob kov lub ntug ntawm lub bevel thaum sib tsoo cov pob qij txha thiab lwm yam. Siv txoj kab uas hla loj electrodes thiab nruab nrab tam sim no rau ntsug vuam, thiab siv ntau dua tam sim no rau tiaj vuam. Nto vuam ceev faj welding nto yuav tsum tau xaiv me me tam sim no, nyob rau hauv lub bevel ntug qhov chaw yuav tsum tau ncua sij hawm fusion, hloov cov electrode yuav tsum sim kom luv lub sij hawm nyob rau hauv thiaj li yuav tiv thaiv vuam cuam tshuam.

4 、 Cov phiaj xwm xwm txheej kub ntxhov rau kev tsim kho truss

(1) kev tsim kho thaj chaw ceeb toom kev nyab xeeb hauv cov txheej txheem nqa yog tias kev ua haujlwm tsis raug yuav ua rau muaj kev nyab xeeb, cuam tshuam rau qhov project. Yog li ntawd, yuav tsum teeb tsa thaj chaw ceeb toom, thaj tsam ceeb toom yog nqa cov haujlwm ua haujlwm, teeb tsa tus neeg tshwj xeeb los saib xyuas thaj chaw ceeb toom, meej thiab sib koom ua ke ntawm 24h lub luag haujlwm, hauv cov txheej txheem ntawm nqa txwv tsis pub neeg taug kev ntawm qhov chaw. .

(2) nqa cov txheej txheem ntawm kev npaj ib tus neeg los kuaj xyuas lub jack, kev siv cov khoom siv sib txuas lus los siv cov ntaub ntawv qhia txog kev ua haujlwm ntawm lub jack, tiv thaiv lub jack los ntawm kev swb thiab lwm yam tsis ua haujlwm.

(3) npaj jack nrhiav tau nyob rau tib lub sijhawm tab sis kuj npaj tus neeg tshwj xeeb txhawm rau txheeb xyuas qhov xwm txheej ntawm cov roj twj tso kua mis, yog tias muaj cua sov, roj to thiab siab tso zis tsis ruaj khov yuav tsum tau tshaj tawm raws sijhawm, los ntawm tus thawj coj-hauv- tus thawj coj pom zoo kom tsis txhob ua haujlwm ntawm tag nrho cov teb rau kev tshuaj xyuas thiab kev saib xyuas, yog txwv tsis pub unilateral txiav txim.

(4) Nyob rau hauv tus txheej txheem ntawm nqa, cov hlua yuav tsum tau teem rau ntawm ob qho kawg ntawm truss los xyuas kom meej lub stability ntawm truss thiab tiv thaiv nws los ntawm co.

(5) Ua haujlwm vuam tom qab hoisting mus rau txoj haujlwm, tiv thaiv kev kub hnyiab thaum vuam, thiab insulate cov hlua khi thiab thauj tog rau nkoj.

(6) txhawm rau txhawm rau ua kom muaj kev vam meej ntawm txoj haujlwm nqa, raws li txoj cai ntawm kev nyab xeeb ua ntej, kev tiv thaiv ua ntej, ua ntej nqa yuav tsum tau npaj rau kev ceev faj thaum muaj xwm txheej ceev, tsim kom muaj kev tiv thaiv kev tiv thaiv.

(7) Cov neeg nqa khoom nqa mus rau hauv qhov chaw nqa khoom yuav tsum hnav lub kaus mom hlau zoo, yog tias qhov chaw ua haujlwm siab yuav tsum tau ceev nrog txoj siv sia. Cov kws tshaj lij yuav tsum hnav lub cim kev tshaj lij, ua tib zoo mloog cov lus qhia kom tsis txhob muaj kev phom sij, tus taw qhia kom nqa chij, xuav thiab hais lus.

(8) Kev ua haujlwm crane yuav tsum paub qhov hnyav ntawm cov khoom ua haujlwm kom tsis txhob muaj kev ua haujlwm ntau dhau, nyob rau hauv qhov kev txhawb nqa yog nyob rau hauv ib qho chaw tsim nyog los khi txoj hlua khi, thawj nqa ib nrab ntawm qhov siab mus xyuas nws cov kev sib raug zoo kom paub meej tias nws yog. ruaj ua ntej nqa. Nyob rau hauv cov tivthaiv lifting them sai sai mus rau lub qeeb nce qeeb qeeb, nyob rau hauv lub tivthaiv yog nruj me ntsis txwv tsis pub sawv ntsug rau tib neeg los yog tso cov seem ntawm lub Cheebtsam, thiaj li yuav tiv thaiv kom txhob muaj kev ruaj ntseg xwm txheej.

(9) Cov lus qhia ntawm lub teeb liab thiab teeb liab yuav tsum ua raws li tus neeg tsav tsheb, tus thawj coj saib xyuas cov lus kom meej meej, kom tsis txhob muaj kev nkag siab yuam kev, tus neeg tsav tsheb ntauwd crane mloog lub teeb liab cov lus txib kom ntseeg tau tias txhua tus neeg koom tes ua haujlwm kom tsis txhob ua yuam kev. .

(10) steel Cheebtsam poob qeeb qeeb, kev tsim kho cov neeg ua haujlwm nyob rau hauv cov khoom ntawm cov khoom siv tes tuav sab nraud, yog nruj me ntsis txwv tsis pub muab lawv txhais tes rau hauv qab ntawm cov khoom lossis cov khoom ntawm cov pob qij txha.
